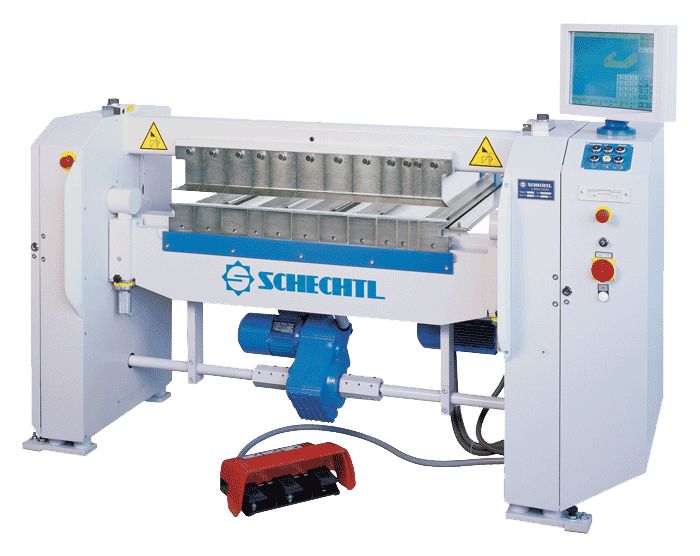

Сегментальный листогиб Schechtl MAXI 200

Сегментальный листогиб Schechtl серии MAXI

Сегментные листогибы Schechtl предназначены для изготовления сложных деталей с непараллельными гибами, поддонов, фасаддных кассет, колпаков и т.д. Листогибочная машина MAXI является высокопроизводительным станком с эксцентриковым механизмом прижима, благодаря которому достигается высокая скорость движения прижимной балки. Высота раскрытия составляет 140 мм. Элементы управления фирмы Moeller, двигатели фирмы SEW обеспечивают надежность работы. Высокая износостойкость сочленений и рабочих органов делает необходимость обслуживания минимальной. Возможны следующие варианты исполнения:

• MAX xxx/1 - возможность задать угол гиба потенциометром. Станок оснащен задней поддержкой листа.
• MAX xxx/EC - сенсорный экран, возможность записи до 50 программ, задается угол гиба, высота подъема прижимной балки, опускание для прессования. Станок оснащен задней поддержкой листа.
• MAX xxx/CNC S-Touch - сенсорный экран, возможность записи до 3000 программ, графическое отображение процесса гибки на экране, полностью руссифицированный интерфейс, подбор профиля по эскизу на экране. Станок оснащен моторизованным задним упором от 50 до 1000 мм, точность 0,1 мм

Модель MAXI  представляют собой универсально-гибочные машины с моторным приводом и сегментированными рабочими органами для профессиональной гибки стальных листов толщиной до 2,0 мм (рабочая длина 1000 мм).

Главная особенность MAXI – сегментированные рабочие органы 3-х элементов: стола, прижимной и гибочной траверс.

Некоторые отдельные сегменты имеют ширину от 30 мм до 100 мм. Все  детали стола, прижимной и гибочной траверс закреплены надежным патентованным разъемным соединением на специальной крепежной направляющей. Благодаря этому можно оперативно и любым образом комбинировать и переставлять сегменты без применения винтовых соединений.

К тому же, отдельные элементы можно просто и быстро вынимать из крепления, тогда между сегментами будут образованы свободные пространства, что позволяет рабочим органам изгибаться во все стороны, без использования каких-то  дополнительных вкладок. При этом уже согнутые детали не будут повреждены.

Система раздельных накладок обеспечивает максимум свободы при работе с моделью MAXI. Благодаря идеальному сочетанию всех сегментов можно осуществлять сразу несколько рабочих операций без траты времени на перенастройку машины.

.Сочетание современного сенсорного управления «CNC-Touch» SCHECHTL с моторным упором для ограничения глубины обработки делает данную модель экономичной и максимально рациональной гибочной системой для сложной обработки листового материала.

Общие характеристики модели MAXI:

• основной комплект оборудования с одноступенчатым управлением на  один угол гибки;
• специальное современное сенсорное управление CNC-Touch с 15" цветным монитором;
• моторный упор ограничения глубины обработки включает предохранительный упор;
• в техническом обслуживании подшипники и направляющие не нуждающиеся;

• Технические характеристики

  Модель	MAXI 100	MAXI 150	MAXI 200
  Длина листа, мм	1000	1500	2000
  Толщина листа, сталь (σв < 400 МПа), мм	2,0	1,5	1,5
  Толщина листа, алюминий, (σв < 250 МПа), мм	5,0	4,5	3,5
  Размеры, мм	1970x 720x 1195	2970x 720x 1195	3470x 720x 1195
  Масса, кг	1200	1380	1580
  Размеры, мм	2070x 1790x 1425	3070x 1790x 1425	3570x 1790x 1425
  Масса, кг	1320	1520	1720
  Распределение сегментов, мм	Угол 100° слева и справа 30/40/50/60/70/6*100	Угол 100° слева и справа 30/40/50/60/70/8*100	Угол 100° слева и справа 30/40/50/60/70/16*100
