С контролем крутящего момента. Применяется для развальцовки труб из цветных сплавов от 19х1 мм до 30х1 мм и стальных труб от 16х1 до 25х3 мм.
Технические характеристики ВМ-500
- частота вращения шпинделя на холостом ходу, об/мин - 500
- максимальный крутящий момент, кгм - 3,6
- минимальный крутящий момент, кгм - 0,5
- наличие автоматического контроля крутящего момента - да
- расход воздуха на холостом ходу, м3/мин - 1,6
- габаритные размеры, мм - 400 х 240 х 72
- масса, кг - 4,5
Все технические характеристики, приведенные выше, соответствуют работе машины от сжатого воздуха с давлением 0,62 МПа. Однако вальцовочная машина устойчиво работает и при понижении давления воздуха до 0,4 МПа. Снижение давления на 0,1 МПа приводит к понижению крутящего момента и уменьшению мощности на 15...20%.
Устройство и принцип работы вальцовочной машины ВМ-500

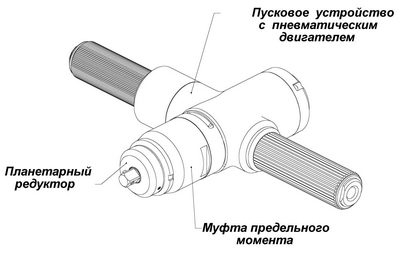

Вальцовочная машина ВМ - 500 состоит из следующих основных узлов: пускового устройства с пневматическим ротационным реверсивным двигателем, муфты предельного момента и планетарного редуктора. Вальцовочная машина работает следующим образом: при повороте рукоятки пускового устройства против часовой стрелки (если смотреть на машину со стороны воздухоподводящего шланга) воздух поступает в пневматический двигатель и вращает ротор. Вращение ротора передается через муфту предельного момента и планетарный редуктор к закрепленной на шпинделе вальцовке. По достижении заданного крутящего момента муфта срабатывает и прекращает подачу воздуха пневматическому двигателю. При повороте рукоятки в исходное положение муфта предельного момента возвращается в первоначальное состояние. Для извлечения вальцовки из трубы необходимо повернуть рукоятку пускового устройства по часовой стрелке (если смотреть на машину со стороны воздухоподводящего шланга), что приведет к вращению пневматического двигателя в противоположную сторону. При реверсивном вращении двигателя муфта не контролирует предельный момент и машина работает с максимальным моментом, что гарантирует извлечение вальцовки из трубы.
