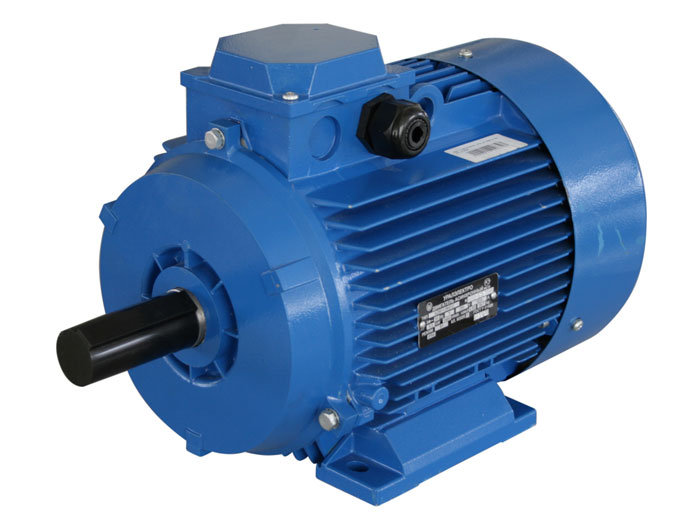

Асинхронные трехфазные общепромышленные электродвигатели получили самое широкое распространение среди всех электрических машин. Они используются в различных отраслях промышленности для привода машин и механизмов, где не требуется изменение частоты вращения (насосы, вентиляторы, компрессоры и др.).
Питание электродвигателя осуществляется от сети переменного тока с напряжением 380, 220 или 660 Вольт и частотой 50 Гц.
Электродвигатель стандартного изготовления имеет степень защиты – IP54 (допускается попадание пыли и брызг), климатическое исполнение и категория размещения –У3 ( умеренный климат, эксплуатация в закрытых помещениях), режим работы – S1 (продолжительный).
Номенклатура трехфазных асинхронных электродвигателей, изготавливаемых по ГОСТ, серий АИР, 5АИ, АД, А.
Мощность, кВт
3000 об/мин
1500 об/мин
1000 об/мин
750 об/мин
марка эл/дв
масса, кг
марка эл/дв
масса, кг
марка эл/дв
масса, кг
марка эл/дв
масса, кг
0,06
АИР 50 А4
3,2
0,09
АИР 50 А2
3,1
АИР 50 В4
3,6
0,12
АИР 50 В2
3,4
АИР 56 А4
3,5
0,18
АИР 56 А2
3,6
АИР 56 В4
3,9
АИР 63 А6
6,0
АИР 71 А8
9,3
0,25
АИР 56 В2
3,9
АИР 63 А4
5,6
АИР 63 В6
7,0
АИР 71 В8
8,9
0,37
АИР 63 А2
5,6
АИР 63 В4
6,7
АИР 71 А6
8,1
АИР 80 А8
13,5
0,55
АИР 63 В2
6,7
АИР 71 А4
8,3
АИР 71 В6
9,7
АИР 80 В8
15,7
0,75
АИР 71 А2
8,6
АИР 71 В4
9,4
АИР 80 А6
12,5
АИР 90 LA8
19,5
1,10
АИР 71 В2
9,3
АИР 80 А4
12,8
АИР 80 В6
16,2
АИР 90 LВ8
22,3
1,50
АИР 80 А2
13,3
АИР 80 В4
14,7
АИР 90 L6
20,6
АИР 100 L8
28,0
2,20
АИР 80 В2
15,9
АИР 90 L4
19,7
АИР 100 L6
25,1
АИР 112 МА8
50,0
3,00
АИР 90 L2
20,6
АИР 100 S4
25,8
АИР 112 МА6
50,5
АИР 112 МВ8
54,5
4,00
АИР 100 S2
23,6
АИР 100 L4
26,1
АИР 112 МВ6
55,0
АИР 132 S8
62,0
5,50
АИР 100 L2
32,0
АИР 112 М4
56,5
АИР 132 S6
62,0
АИР 132 М8
72,5
7,50
АИР 112 М2
56,5
АИР 132 S4
63,0
АИР 132 M6
73,0
АИР 160 S8
120,0
11,00
АИР 132 М2
68,5
АИР 132 М4
74,5
АИР 160 S6
122,0
АИР 160 М8
145,0
15,00
АИР 160 S2
122,0
АИР 160 S4
127,0
АИР 160 М6
150,0
АИР 180 М8
180,0
18,50
АИР 160 М2
133,0
АИР 160 М4
140,0
АИР 180 М6
180,0
АИР 200 М8
210,0
22,00
АИР 180 S2
160,0
АИР 180 S4
170,0
АИР 200 М6
195,0
АИР 200 L8
225,0
30,00
АИР 180 М2
180,0
АИР 180 М4
190,0
АИР 200 L6
240,0
АИР 225 М8
316,0
37,00
АИР 200 М2
230,0
АИР 200 М4
230,0
АИР 225 М6
308,0
АИР 250 S8
430
45,00
АИР 200 L2
255,0
АИР 200 L4
260,0
АИР 250 S6
450
АИР 250 М8
560
55,00
АИР 225 М2
320,0
АИР 225 М4
325,0
АИР 250 М6
455
АИР 280 S8
555
75,00
АИР 250 S2
450
АИР 250 S4
450
АИР 280 S6
650
АИР 280 М8
670
90,00
АИР 250 М2
490
АИР 250 М4
495
АИР 280 М6
670
АИР 315 S8
965
110,00
АИР 280 S2
590
АИР 280 S4
520
АИР 315 S6
960
АИР 315 М8
1025
132,00
АИР 280 М2
620
АИР 280 М4
700
АИР 315 М6
1110
AИР 355 S8
1570
160,00
АИР 315 S2
970
АИР 315 S4
1110
АИР 355 S6
1560
АИР 355 M8
1700
220,00
АИР 315 М2
1110
АИР 315 М4
1150
АИР 355 M6
1780
АИР 355 MB8
1850
250,00
АИР 355 S2
1700
АИР 355 S4
1860
AИР 355 MB6
1940
315,00
АИР 355 М2
1820
АИР 355 М4
1920
Условные обозначения электродвигателя:
АИР
М
180
S
4
Б2
-
УХЛ
2
I
II
III
IV
V
VI
VII
VIII
I – Обозначение серии;
II – Признак модификации;
III – Габарит;
IV – Установочный размер;
V – Число полюсов;
VI – Конструктивная модификация;
VII – Климатическое исполнение;
VII – Категория размещения;
Пример маркировки:
АИР 225 М 4 – У3, где
АИР – общепромышленный электродвигатель с привязкой мощности по ГОСТ;
132 – высота оси вращения, мм. (габарит);
М – размер установочный по длине станины;
4 – количество полюсов – 1500об/мин.
Для определения мощности электродвигателя, с данной маркировкой, воспользуемся таблицей, приведенной выше: находим строку с габаритам 225 в столбце 1500 об/мин., мощность двигателя указана в первом столбце – 55 кВт.

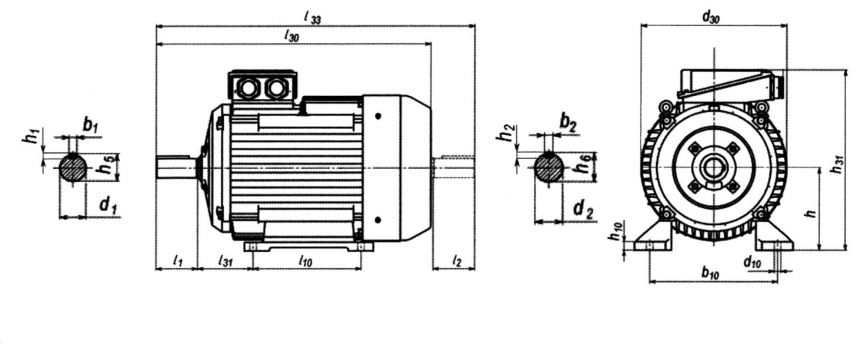

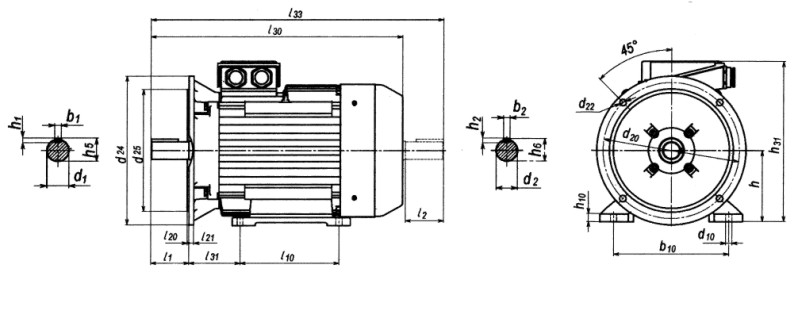

Габаритные, присоединительные и установочные размеры электродвигателей:
